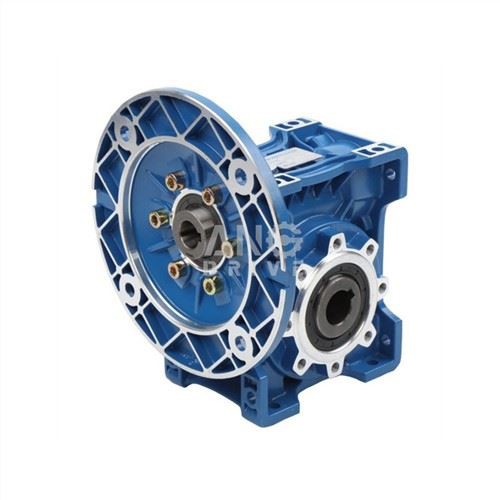

Tārpu pārnesumkārbas dubultā pakāpe
Tārpu pārnesumkārbas divpakāpju struktūras iezīme
1. Izgatavots no augstas kvalitātes alumīnija sakausējuma, viegls un nerūsējošs
2. Gluda skriešana un zems trokšņa līmenis, var strādāt ilgu laiku briesmīgos apstākļos
3. Augsta izstarošanas efektivitāte
4. Izskatīgs pēc izskata, izturīgs kalpošanas laikā un maza apjoma
5. Piemērots visu gultņu uzstādīšanai
Tārpu pārnesumkārbas dubultā pakāpeGalvenie materiāli
1. Korpuss: liešana no alumīnija sakausējuma (rāmja izmērs 025-090); čuguns (rāmja izmērs 110-150)
2. Tārpa vārpsta: 20CrMnTi, karbonizēta termiskā apstrāde padara' s virsmas cietību līdz 56-62 HRC. Pēc precīzas slīpēšanas noturiet karburizācijas slāņa' biezumu no 0,3 līdz 0,5 mm
3. Tārpu ritenis: valkājams alvas bronzas sakausējums
Tārpu pārnesumkārbas dubultā pakāpeVirsmas krāsošana
Alumīnija sakausējuma korpuss:
1. Spridzināšana un īpaša antiseptiska apstrāde uz alumīnija sakausējuma virsmas
2. Pēc fosfātu apstrādes krāsojiet ar RAL 5010 zilu, sudraba, pelēku, sarkanu krāsu vai atbilstoši klienta prasībām
Lietie korpusi:
Vispirms krāsojiet ar sarkanu pretkorozijas krāsu, pēc tam krāsojiet ar RAL 5010 zilu vai sudrabaini baltu krāsu
Tārpu pārnesumkārbas dubultā pakāpeModeļa apraksts
RV 063—40—E—FA1—AS1 71B5 B3 —0.37—4 / 1
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
NĒ. | Komentāri |
1 | Modeļa kods:RV:Urbuma ievads ar atloku V: Vārpstas ieeja bez atloka |
2 | Tārpu riteņa un tārpa vārpstas centrālais attālums |
3 | Reduktora ātruma attiecība (I=7.5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100) |
4 | 1) Neviena atzīme nenozīmē bez izejas atloka 2) E: dubultā pagarinājuma tārpa vārpsta |
5 | 1) Neviena atzīme nenozīmē bez izejas atloka 2) FA, FB, FC, FD, FE (1/2): izejas atloks un novietojums |
6 | 1) Neviena atzīme nenozīmē caurumu izvadi 2) AS (1/2): Viena izejas vārpsta un stāvoklis 3) AB: dubultā izejas vārpsta |
7 | Normalizēta ievades atloka forma (bez motora) |
8 | Instalācijas pozīcijas kods |
9 | 1) Neviena atzīme nenozīmē bez motora 2) Modeļu motori (jaudas stabi) |
10 | Motora spaiļu kārbas pozīcijas diagramma, noklusējuma pozīcija 1 nevar būt pieminēta |
